Plantas Eléctricas Diésel
Plantas Eléctricas | HS | YANMAR | Diesel | Insonorizado
Modelo ESP (kW) PRP (kW) Motor Alternador Emisiones Combustible Versión Ver
HSY-10 T6 8.9 7.9 YANMAR HIMOINSA N.E. Diésel Insonorizado
HSY-15 T6 13.3 12.3 YANMAR HIMOINSA INT. TIER IV Diésel Insonorizado
HSY-20 T6 19.7 16.7 YANMAR HIMOINSA N.E. Diésel Insonorizado
HSY-25 T6 24.0 21.0 YANMAR HIMOINSA N.E. Diésel Insonorizado
HSY-30 T6 30.0 28.0 YANMAR HIMOINSA N.E. Diésel Insonorizado
HSY-40 T6 39.0 32.0 YANMAR HIMOINSA N.E. Diésel Insonorizado
HSY-50 T6 47.0 40.0 YANMAR HIMOINSA N.E. Diésel Insonorizado
Plantas Eléctricas | HS | IVECO | Diésel | Insonorizado
Modelo ESP (kW) PRP (kW) Motor Alternador Emisiones Combustible Versión Ver
HSF-65 T6 64.0 60.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-80 T6 79.0 72.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-100 T6 97.0 89.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-110 T6 110.0 100.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-130 T6 127.0 117.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-155 T6 153.0 139.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-180 T6 175.0 160.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-200 T6 198.0 176.0 FPT_IVECO HIMOINSA TIER III Diésel Insonorizado
HSF-235 T6 234.0 212.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
HSF-305 T6 305.0 282.0 FPT_IVECO HIMOINSA N.E. Diésel Insonorizado
Plantas Eléctricas | HS | HYUNDAI | Diésel | Insonorizado
Modelo ESP (kW) PRP (kW) Motor Alternador Emisiones Combustible Versión Ver
HSD-265 T6 271.0 248.0 HYUNDAI HIMOINSA TIER II Diésel Insonorizado
HSD-310 T6 309.0 277.0 HYUNDAI HIMOINSA N.E. Diésel Insonorizado
Generador a Diésel

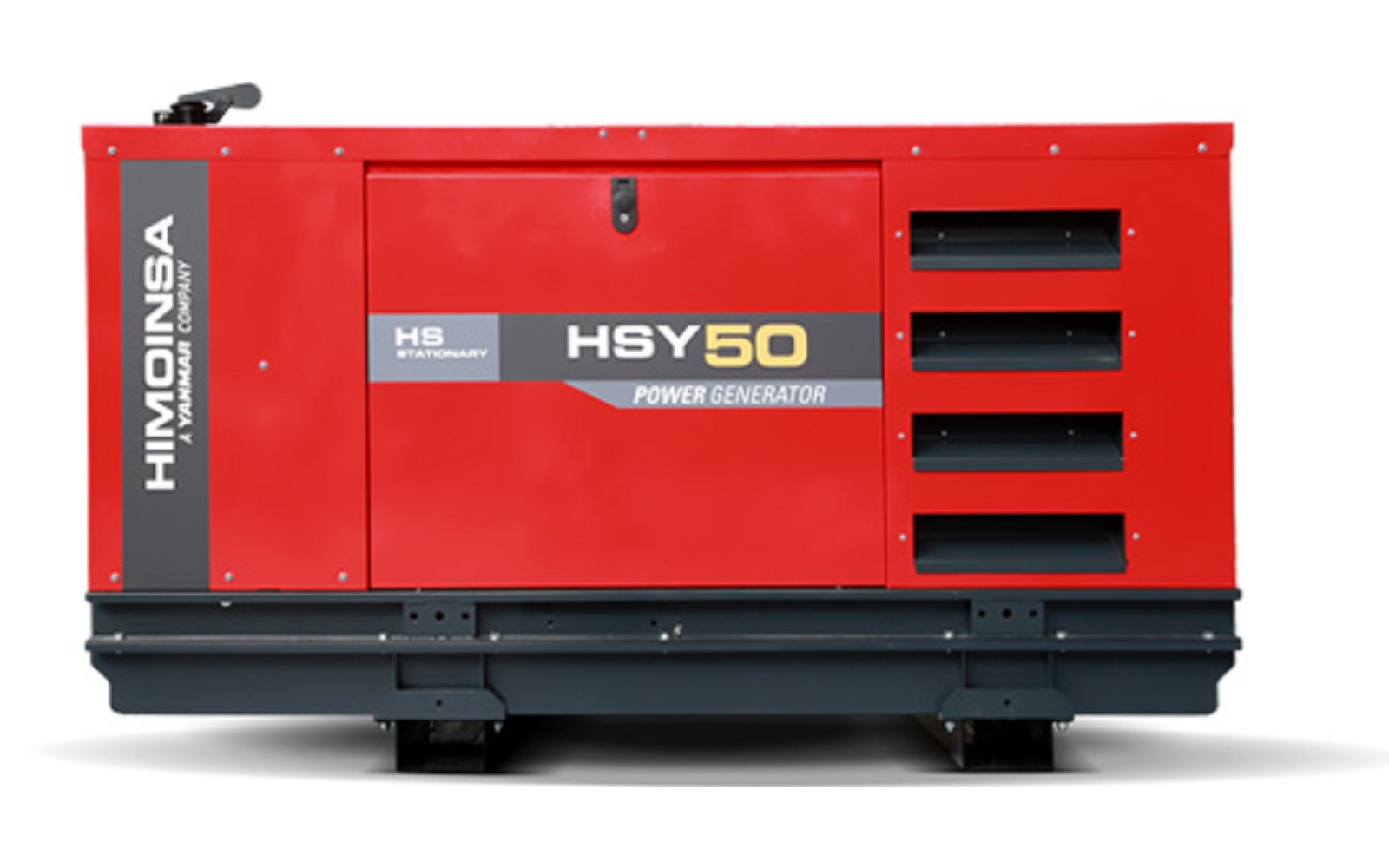

HSY-50 T6
PRP ESP COP
POWER kVA 50 58
POWER kW 40 47
Descargar ficha técnica
HSY-50 T6
MotorYANMAR
AlternadorHIMOINSA
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal45,3kW prp ; 53,2kW standby
FabricanteYANMAR
Modelo4TNV98THSPU
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta
Tipo aspiraciónTurboalimentado
Clindros, número y disposición4-L
Diámetro x Carrera98 x 110 mm
Cilindrada total3,319 L
Sistema de refrigeraciónAgua
Especificaciones del aceite motorSAE 3 clase 10W30 / API grado CD,CF
Relación de compresión18,1
Consumo combustible ESP12,21 l/h
Consumo combustible 100 % PRP11,27 l/h
Consumo combustible 75 % PRP8,61 l/h
Consumo combustible 50 % PRP6,08 l/h
Consumo máximo de aceite a plena carga0,27
Cantidad de aceite máxima10,5 L
Cantidad total de líquido refrigerante9 L
Diámetro interior de salida de escape45 mm
Características
Especificaciones de Motor 1.800 r.p.m.
Regulador Tipo Mecánico
Filtro de Aire Tipo Seco
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 12V
Filtro de aire en seco
Radiador con ventilador soplante
Protecciones de partes calientes
Protecciones de partes móviles
Equipamiento (ALTERNADOR)
AlternadorHIMOINSA
ModeloHA14K
Polos4
Tipo de conexión (estándar)Estrella - Serie
Tipo de acoplamientoS-3 11"1/2
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Protección IP conforme a ISO 8528-132016
Características
VERSIÓN INSONORO.
Chasis Acero
Salida de cables de potencia inferior con tapa de aluminio
Salida de cables auxiliar lateral con tapa de aluminio
Sistema modular de depósito y bandeja de retención. Permite una fácil extracción y/o mantenimiento del equipo
Amplio acceso al habitáculo de motor mediante puerta extraíble
Tanque de combustible en bandeja de retención
Insonorización con espuma y film de poliuretano
4 puntos de izado laterales
Amortiguadores antivibratorios
Tanque de combustible
Aforador de nivel de combustible
Pulsador parada de emergencia
Carrocería fabricada con chapa de alta calidad
Alta resistencia mecánica
Acabado superficial a base de polvo de poliéster epoxídico
Total acceso a manteniemientos (agua, aceite y filtros sin desmontar capot)
Versatilidad para el montaje de chasis de gran capacidad con depósito metálico
Bandeja de retención (Opcional)
Bomba manual de extracción de aceite (Opcional)
Kit de reducción de ruido (Opcional)
Bomba manual de extracción de aceite (Opcional)
Bomba de trasiego de combustible (Opcional)
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape580 ºC
Caudal de gas de escape13,43 m3/min
Máxima contrapresión aceptable1000 mm H2o
Diámetro exterior salida escape60 mm
Máximo caudal de aire necesario para la combustión233,28 m3/h
Caudal de aire ventilador motor1,176 m3/s
Caudal aire ventilador alternador0,122 m3/s
Potencia de arranque2,3 kW
Potencia de arranque3,13 CV
Batería recomendada92 Ah
Tensión Auxiliar12 Vcc
Tipo de combustibleDiésel
Depósito combustible170 L
Otras capacidades de depósito de combustible240, 310, 450, 660 L
Características
SISTEMA ELÉCTRICO.
Cuadro eléctrico de control y potencia, con aparatos de medida y central de control (según necesidad y configuración)
Protección diferencial regulable
Cuadro trasero
Protección magnetotérmica
Cargador de batería (incluido en grupos con cuadro de versión automática)
Resistencia de caldeo (de serie en grupos con cuadro de versión automática)
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Desconectador de batería/s (Opcional)
Batería opcional (Optima) (Opcional)
Detector de fugas (Opcional)
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoAcero
Largo220 cm / 86.6 in
Ancho91 cm / 35.8 in
Alto135 cm / 53.1 in
Peso890 kg / 1962 lbs
Capacidad del depósito170 L / 45 gal
