Plantas Eléctricas Diésel
Generador a Diésel

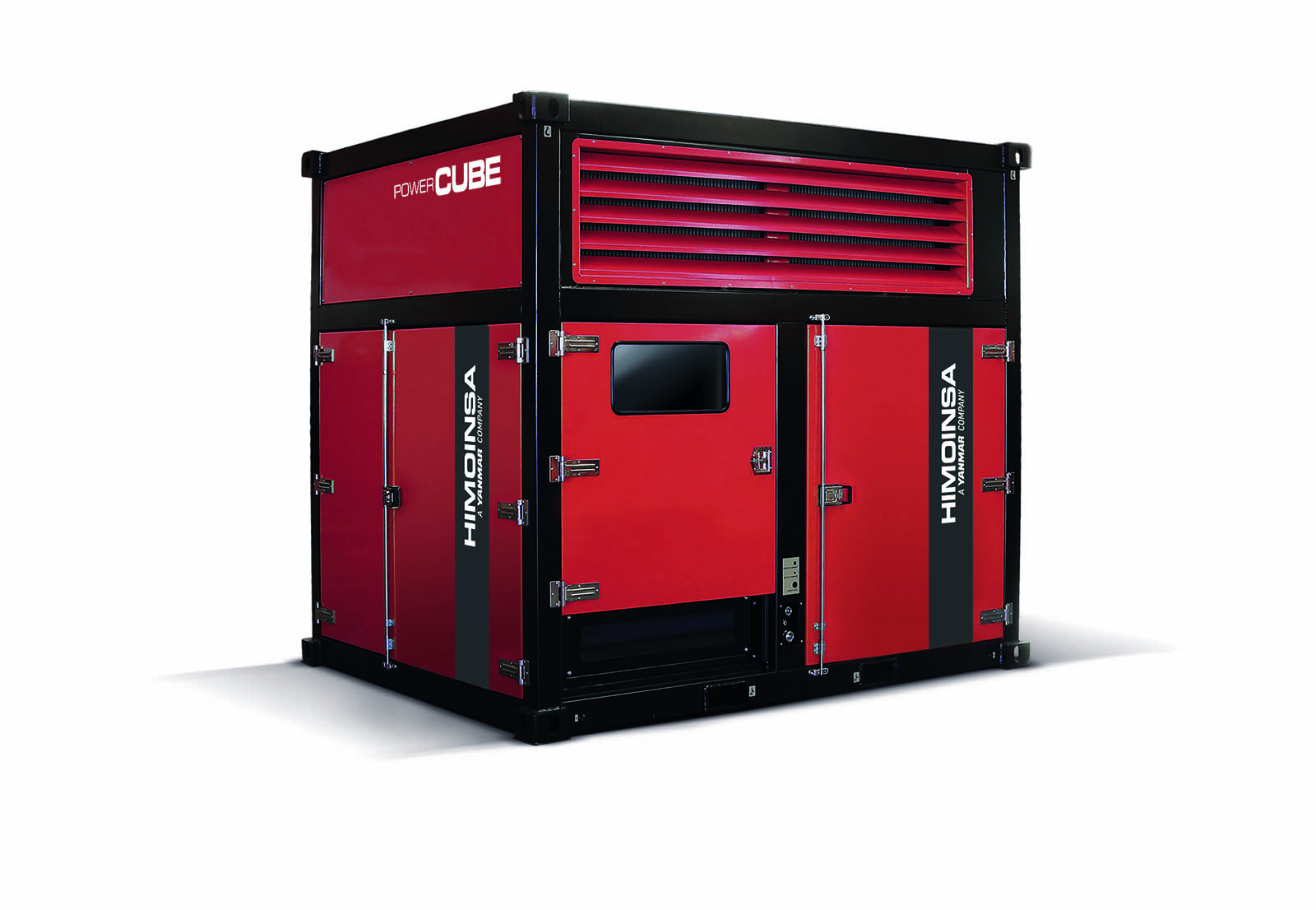

HPCW-465 T6
| PRP | ESP | COP | |
|---|---|---|---|
| POWER kVA | 527 | 579 | |
| POWER kW | 421 | 463 |
MotorFPT_IVECO
AlternadorSTAMFORD
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal425,3kW prp ; 471,3kW standby
FabricanteFPT_IVECO
ModeloC13TE7
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta, common rail
Tipo aspiraciónTurboalimentado y post-enfriado
Clindros, número y disposición6-L
Diámetro x Carrera135 x 150 mm
Cilindrada total12,88 L
Sistema de refrigeraciónLíquido (agua + 50% glicol)
Especificaciones del aceite motorACEA E3 - E5
Relación de compresión16,5:1
Consumo combustible ESP123,3 l/h
Consumo combustible 100 % PRP110,9 l/h
Consumo combustible 80 % PRP87,7 l/h
Consumo combustible 50 % PRP57 l/h
Diámetro interior de salida de escape108 mm
Características
Especificaciones de Motor 1.800 r.p.m.
Capacidad total de aceite (incluido tubos, filtros) 32 L
Regulador Tipo Electrónico
Filtro de Aire Tipo Seco
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 24V
Filtro decantador (nivel visible)
Filtro de aire en seco
Radiador remoto
Sensor de nivel agua radiador
Bulbos de ATA
Bulbos de BPA
Protecciones de partes calientes
Protecciones de partes móviles
Equipamiento (ALTERNADOR)
AlternadorSTAMFORD
ModeloS5L1S.D4
Polos4
Tipo de conexión (estándar)Estrella - Serie
Tipo de acoplamientoS-0 18''
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Características
VERSIÓN CONTENEDOR.
Insonorización a base de lana de roca volcanica de alta densidad
Alta resistencia mecánica
Bajo nivel de emisiones sonoras
Sistema de iluminación interior
Puerta con ventana para visualización de cuadro de control, alarmas y medidas
Puntos de izado reforzados para elevación con grúa e inferiores para transporte con palas
Silencioso residencial de acero de -35dB de atenuación, con tapa basculante en el escape
Amortiguadores antivibratorios
Chasis Acero
Bomba manual extracción de aceite
Contrucción robusta diseñada para aplicaciones en continuo o emergencia
Herrajes en acero inoxidable
Paradas de emergencia
Fácil acceso a la conexión de potencia
Chasis reforzado para gama pesada
Silent-Block con protección anticorrosión entre el grupo y el chasis
Fácil acceso para rellenado del radiador a través del techo
Depósito de 50L para el llenado automático de aceite
Contenedor de 10 pies
Conexión externa para tanque de combustible
Válvula de 3 vías para suministro externo de combustible (disponible con conexiones de 1/2" y de 3/8")
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape510 ºC
Máxima contrapresión aceptable50 mbar
Calor Evacuado por el escape604 KCal/Kwh
Máximo caudal de aire necesario para la combustión1860 m3/h
Caudal de aire ventilador motor13,5 m3/s
Caudal aire ventilador alternador1,3 m3/s
Potencia de arranque7,8 kW
Potencia de arranque10,61 CV
Batería recomendada180 x 2 Ah
Tensión Auxiliar24 Vcc
Tipo de combustibleDiésel
Depósito combustible500 L
Características
SISTEMA ELÉCTRICO CONTENEDOR.
Cuadro eléctrico con central de control y parada de emergencia
Cargador de batería
Resistencia de caldeo
Protección magnetotérmica
Cuadro eléctrico de potencia
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Cuadro de conexión cableado con la protección de seguridad (protección magnetotérmica abierta y alarma)
Batería libre de mantenimiento y antiexplosión
Desconectador de batería
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoAcero
Largo299 cm / 117.8 in
Ancho244 cm / 96 in
Alto259 cm / 102 in
Peso6730 kg / 14840 lbs
Capacidad del depósito500 L / 132 gal
