Plantas Eléctricas Diésel

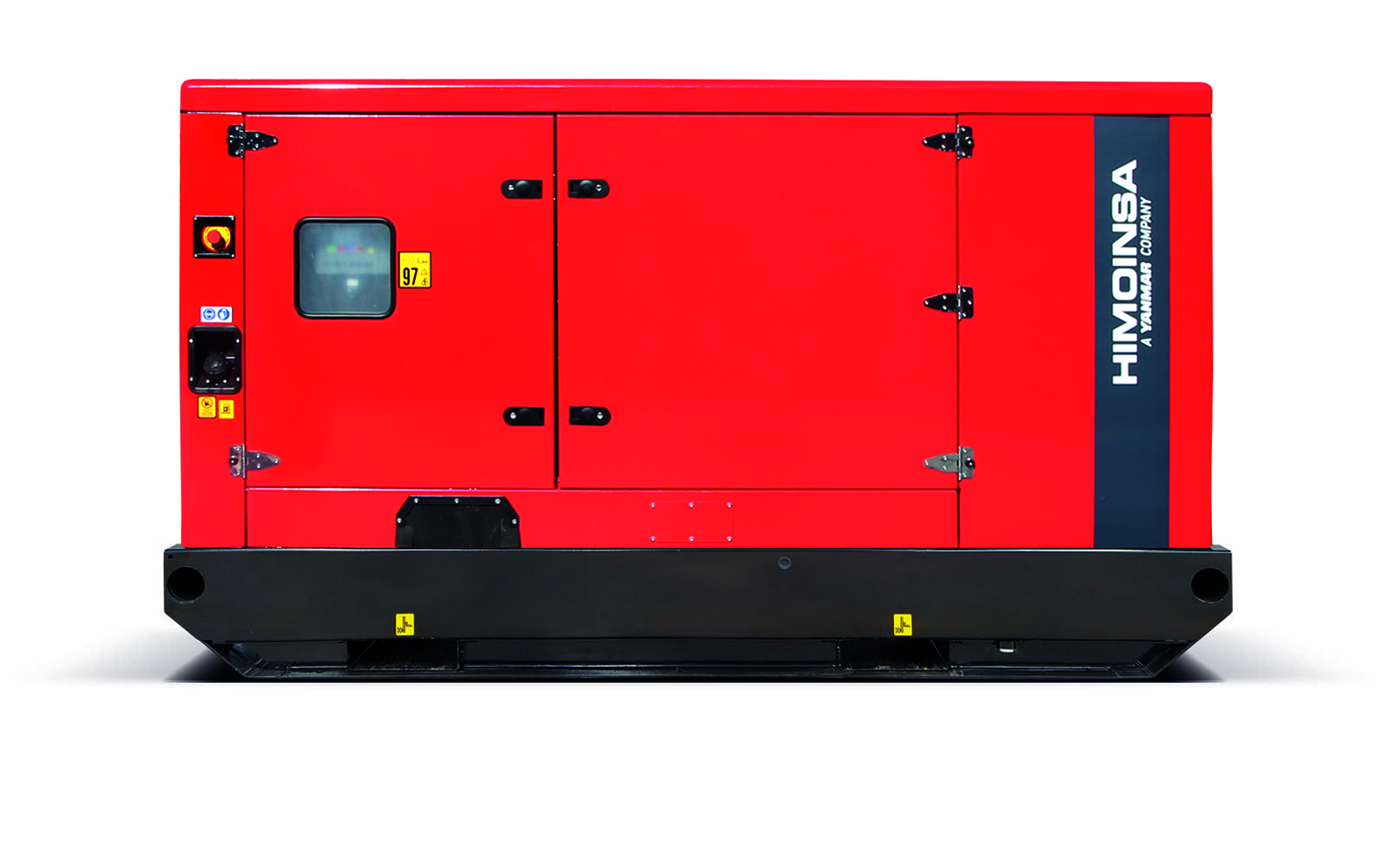

Generador a Diésel
HRYW-25 T6
| PRP | ESP | COP | |
|---|---|---|---|
| POWER kVA | 27 | 30 | |
| POWER kW | 21 | 24 |
MotorYANMAR
AlternadorMECC ALTE
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal24,2kW prp ; 26,8kW standby
FabricanteYANMAR
Modelo4TNV84TBGGEH
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta
Tipo aspiraciónTurboalimentado
Clindros, número y disposición4-L
Diámetro x Carrera84 x 90 mm
Cilindrada total1,995 L
Sistema de refrigeraciónLiquido refrigerante
Especificaciones del aceite motorSAE 3 clase 10W30 / API grado CD,CF
Relación de compresión18,9:1
Consumo combustible ESP7,23 l/h
Consumo combustible 100 % PRP6,47 l/h
Consumo combustible 75 % PRP4,90 l/h
Consumo combustible 50 % PRP3,48 l/h
Consumo máximo de aceite a plena carga0,27
Cantidad de aceite máxima7,4 L
Cantidad total de líquido refrigerante5,8 L
Diámetro interior de salida de escape34,7 mm
Características
Especificaciones de Motor 1.800 r.p.m.
Regulador Tipo Mecánico
Filtro de Aire Tipo Seco
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 12V
Filtro decantador (nivel visible)
Filtro de aire en seco
Radiador con ventilador soplante
Protecciones de partes calientes
Protecciones de partes móviles
Equipamiento (ALTERNADOR)
AlternadorMECC ALTE
ModeloECP28.L4C
Polos4
Tipo de conexión (estándar)Estrella - Paralelo
Tipo de acoplamientoS-4 7,5"
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Protección IP conforme a ISO 8528-132016
Características
VERSIÓN INSONORO.
Chasis Acero
Chasis anti-fugas, predispuesto para retención de líquidos (Bandeja de retención)
Registro para limpieza y drenaje del depósito de combustible
Registros para limpieza del chasis
Chasis sobredimensionado para la protección de carrocería
Patín de arrastre y horquillas para transporte con carretilla
Tapa basculante en el escape
Registro para llenado del radiador
Pre-instalación o nicho para albergar los enchufes de conexión rápidos para trasiego del combustible
Amortiguadores antivibratorios
Tanque de combustible integrado en el chasis
Aforador de nivel de combustible
Carrocería fabricada con chapa de alta calidad
Alta resistencia mecánica
Bajo nivel de emisiones sonoras
Insonorización a base de lana de roca volcánica de alta densidad
Acabado superficial a base de polvo de poliéster epoxídico
Total acceso a manteniemientos (agua, aceite y filtros sin desmontar capot)
Gancho de izado reforzado para elevación con grúa
Silencioso residencial de acero de -35db(A)
Kit de extracción de aceite del cárter
Versatilidad para el montaje de chasis de gran capacidad con depósito metálico
Llenado externo del tanque de combustible con llave de seguridad
Pulsador Parada de emergencia (doble protección por parada de emergencia Interior en cuadro + Exterior en carrocería)
Mecanizado para salida de cables de potencia
Puerta con ventana para visualización de cuadro de control, alarmas y medidas
Cerraduras de presión
Válvula de 3 vías para suministro externo de combustible (disponible con conexiones de 1/2" y de 3/8") (Opcional)
Bomba de trasiego de combustible (Opcional)
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape540 ºC
Caudal de gas de escape7,52 m3/min
Máxima contrapresión aceptable1000 mm H2o
Diámetro exterior salida escape65 mm
Máximo caudal de aire necesario para la combustión140,05 m3/h
Caudal de aire ventilador motor0,987 m3/s
Caudal aire ventilador alternador0,13 m3/s
Potencia de arranque1,4 kW
Potencia de arranque1,9 CV
Batería recomendada60 Ah
Tensión Auxiliar12 Vcc
Tipo de combustibleDiésel
Máxima succión de bomba alimentación30 mm Hg
Máxima retorno de bomba alimentación250 mm Hg
Depósito combustible100 L
Otras capacidades de depósito de combustible100, 190, 330 L
Características
SISTEMA ELÉCTRICO.
Cuadro de potencia con pletinas integradas en el interruptor
Seguridad en bornera de salida (disparo de magnetotérmico y alarma en central)
Protección magnetotérmica
Cuadro de control M5 con central electrónica CEM8 y parada de emergencia conmutada
Protección diferencial regulable (tiempo y sensibilidad) de serie en M5 y AS5 con protección magnetotérmica
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Desconectador de batería/s (Opcional)
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoPlastico
Largo215 cm / 84.6 in
Ancho103 cm / 40.4 in
Alto133 cm / 52.3 in
Capacidad del depósito100 L / 26 gal
