Plantas Eléctricas Diésel
Generador a Diésel

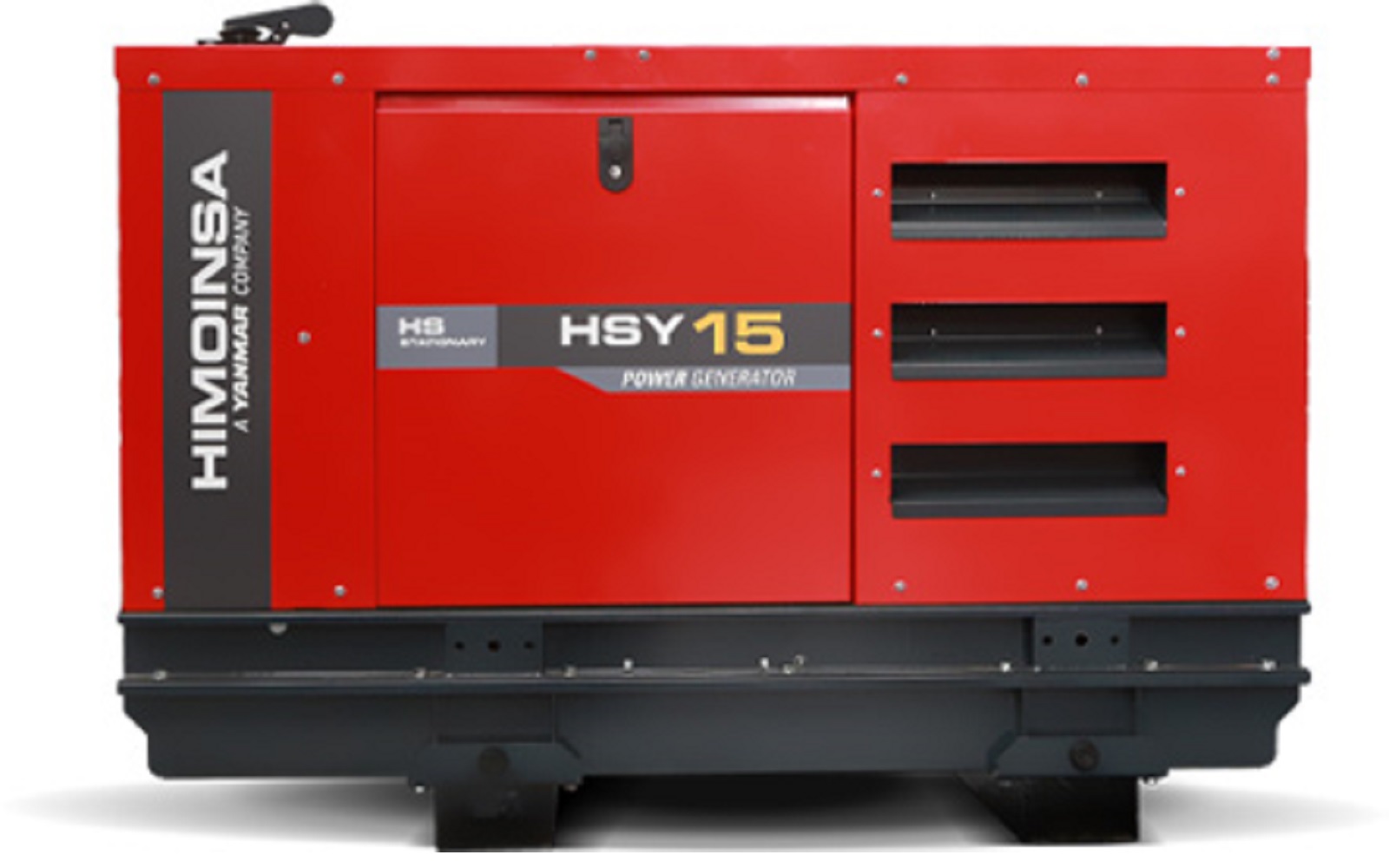

HSY-15 T6
| PRP | ESP | COP | |
|---|---|---|---|
| POWER kVA | 15.3 | 16.6 | |
| POWER kW | 12.3 | 13.3 |
MotorYANMAR
AlternadorHIMOINSA
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal14,8kW prp ; 16,3kW standby
FabricanteYANMAR
Modelo3TNV88BGGEH6R
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta
Tipo aspiraciónNatural
Clindros, número y disposición3-L
Diámetro x Carrera88 x 90 mm
Cilindrada total1,642 L
Sistema de refrigeraciónLiquido refrigerante
Especificaciones del aceite motorSAE 3 clase 10W30 / API grado CD,CF
Relación de compresión19,1
Consumo combustible ESP4,52 l/h
Consumo combustible 100 % PRP4,02 l/h
Consumo combustible 75 % PRP3,06 l/h
Consumo combustible 50 % PRP2,25 l/h
Consumo máximo de aceite a plena carga0,27
Cantidad de aceite máxima6,7 L
Cantidad total de líquido refrigerante4,8 L
Diámetro interior de salida de escape36 mm
Características
Especificaciones de Motor 1.800 r.p.m.
Regulador Tipo Mecánico
Filtro de Aire Tipo Seco
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 12V
Filtro de aire en seco
Radiador con ventilador soplante
Protecciones de partes calientes
Protecciones de partes móviles
Equipamiento (ALTERNADOR)
AlternadorHIMOINSA
ModeloHA04G
Polos4
Tipo de conexión (estándar)Estrella - Serie
Tipo de acoplamientoS-4 7,5"
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Protección IP conforme a ISO 8528-132016
Características
VERSIÓN INSONORO.
Chasis Acero
Salida de cables de potencia inferior con tapa de aluminio
Salida de cables auxiliar lateral con tapa de aluminio
Sistema modular de depósito y bandeja de retención. Permite una fácil extracción y/o mantenimiento del equipo
Amplio acceso al habitáculo de motor mediante puerta extraíble
Tanque de combustible en bandeja de retención
Insonorización con espuma y film de poliuretano
4 puntos de izado laterales
Amortiguadores antivibratorios
Tanque de combustible
Aforador de nivel de combustible
Pulsador parada de emergencia
Carrocería fabricada con chapa de alta calidad
Alta resistencia mecánica
Acabado superficial a base de polvo de poliéster epoxídico
Total acceso a manteniemientos (agua, aceite y filtros sin desmontar capot)
Versatilidad para el montaje de chasis de gran capacidad con depósito metálico
Bandeja de retención (Opcional)
Bomba manual de extracción de aceite (Opcional)
Kit de reducción de ruido (Opcional)
Bomba manual de extracción de aceite (Opcional)
Bomba de trasiego de combustible (Opcional)
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape500 ºC
Caudal de gas de escape4,03 m3/min
Máxima contrapresión aceptable1300 mm H2o
Diámetro exterior salida escape50 mm
Máximo caudal de aire necesario para la combustión79,8 m3/h
Caudal de aire ventilador motor0,753 m3/s
Caudal aire ventilador alternador0,135 m3/s
Potencia de arranque1,2 kW
Potencia de arranque1,63 CV
Batería recomendada66 Ah
Tensión Auxiliar12 Vcc
Tipo de combustibleDiésel
Depósito combustible100 L
Otras capacidades de depósito de combustible140, 180, 225, 385 L
Características
SISTEMA ELÉCTRICO.
Cuadro eléctrico de control y potencia, con aparatos de medida y central de control (según necesidad y configuración)
Protección diferencial regulable
Cuadro trasero
Protección magnetotérmica
Cargador de batería (incluido en grupos con cuadro de versión automática)
Resistencia de caldeo (de serie en grupos con cuadro de versión automática)
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Desconectador de batería/s (Opcional)
Batería opcional (Optima) (Opcional)
Detector de fugas (Opcional)
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoAcero
Largo173 cm / 68.1 in
Ancho75 cm / 29.5 in
Alto127 cm / 50 in
Peso550 kg / 1213 lbs
Capacidad del depósito100 L / 26 gal
