Plantas Eléctricas Diésel
Generador a Diésel

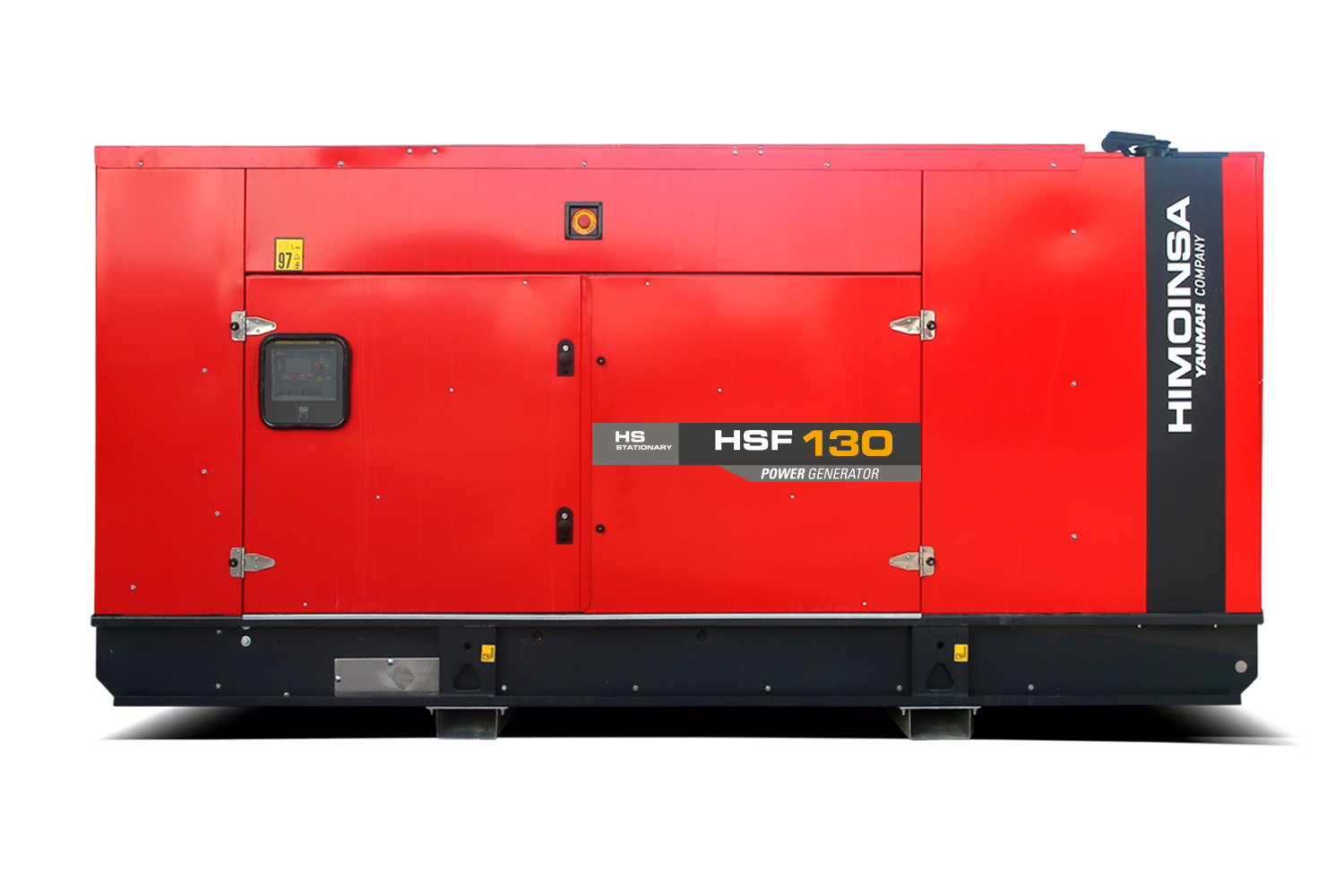

HSF-130 T6
| PRP | ESP | COP | |
|---|---|---|---|
| POWER kVA | 146 | 159 | 137 |
| POWER kW | 117 | 127 | 109 |
MotorFPT_IVECO
AlternadorHIMOINSA
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal119,6kW cop ; 151kW prp ; 166,7kW standby
FabricanteFPT_IVECO
ModeloN67.TM3A
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta
Tipo aspiraciónTurboalimentado y post-enfriado
Clindros, número y disposición6-L
Diámetro x Carrera104 x 132 mm
Cilindrada total6,7 L
Sistema de refrigeraciónAgua
Especificaciones del aceite motorACEA E3 - E5
Relación de compresión17,5 : 1
Consumo combustible ESP44,2 l/h
Consumo combustible 100 % PRP40,1 l/h
Consumo combustible 80 % PRP32,5 l/h
Consumo combustible 50 % PRP20,7 l/h
Consumo máximo de aceite a plena carga0,5 % del consumo de combustible
Cantidad total de líquido refrigerante25,5 L
Diámetro interior de salida de escape70 mm
Características
Especificaciones de Motor 1.800 r.p.m.
Capacidad total de aceite (incluido tubos, filtros) 17,2 L
Regulador Tipo Mecánico
Filtro de Aire Tipo Seco
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 12V
Filtro de aire en seco
Radiador con ventilador soplante
Protecciones de partes calientes
Protecciones de partes móviles
Arranque eléctrico 24V (Opcional)
Equipamiento (ALTERNADOR)
AlternadorHIMOINSA
ModeloHA34D
Polos4
Tipo de conexión (estándar)Estrella - Serie
Tipo de acoplamientoS-3 11"1/2
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Protección IP conforme a ISO 8528-132016
Características
VERSIÓN INSONORO.
Chasis Acero
Sistema modular de depósito y bandeja de retención. Permite una fácil extracción y/o mantenimiento del equipo
Tanque de combustible en bandeja de retención
Insonorización con espuma y film de poliuretano
4 puntos de izado laterales
Salida de cables auxiliar lateral con tapa de aluminio
Amortiguadores antivibratorios
Tanque de combustible
Aforador de nivel de combustible
Carrocería fabricada con chapa de alta calidad
Alta resistencia mecánica
Acabado superficial a base de polvo de poliéster epoxídico
Total acceso a manteniemientos (agua, aceite y filtros sin desmontar capot)
Bomba manual de extracción de aceite (Opcional)
Kit de reducción de ruido (Opcional)
Bandeja de retención sin tanque de combustible (Opcional)
Bomba de trasiego de combustible (Opcional)
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape541 ºC
Caudal de gas de escape0,252 kg/s
Máxima contrapresión aceptable5 kPa
Diámetro exterior salida escape90 mm
Calor Evacuado por el escape711 KCal/Kwh
Máximo caudal de aire necesario para la combustión723 m3/h
Caudal de aire ventilador motor4,8 m3/s
Caudal aire ventilador alternador0,617 m3/s
Potencia de arranque3 kW
Potencia de arranque4,08 CV
Batería recomendada100 Ah
Tensión Auxiliar12 Vcc
Tipo de combustibleDiésel
Depósito combustible240 L
Características
SISTEMA ELÉCTRICO.
Cuadro eléctrico de control y potencia, con aparatos de medida y central de control (según necesidad y configuración)
Protección diferencial regulable
Protección magnetotérmica
Cargador de batería (incluido en grupos con cuadro de versión automática)
Resistencia de caldeo (de serie en grupos con cuadro de versión automática)
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Desconectador de batería/s (Opcional)
Detector de fugas (Opcional)
Batería opcional (Optima) (Opcional)
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoPlastico
Largo355 cm / 139.8 in
Ancho115 cm / 45.3 in
Alto187 cm / 73.6 in
Peso1759 kg / 3879 lbs
Capacidad del depósito240 L / 63 gal
