Plantas Eléctricas Diésel
Generador a Diésel

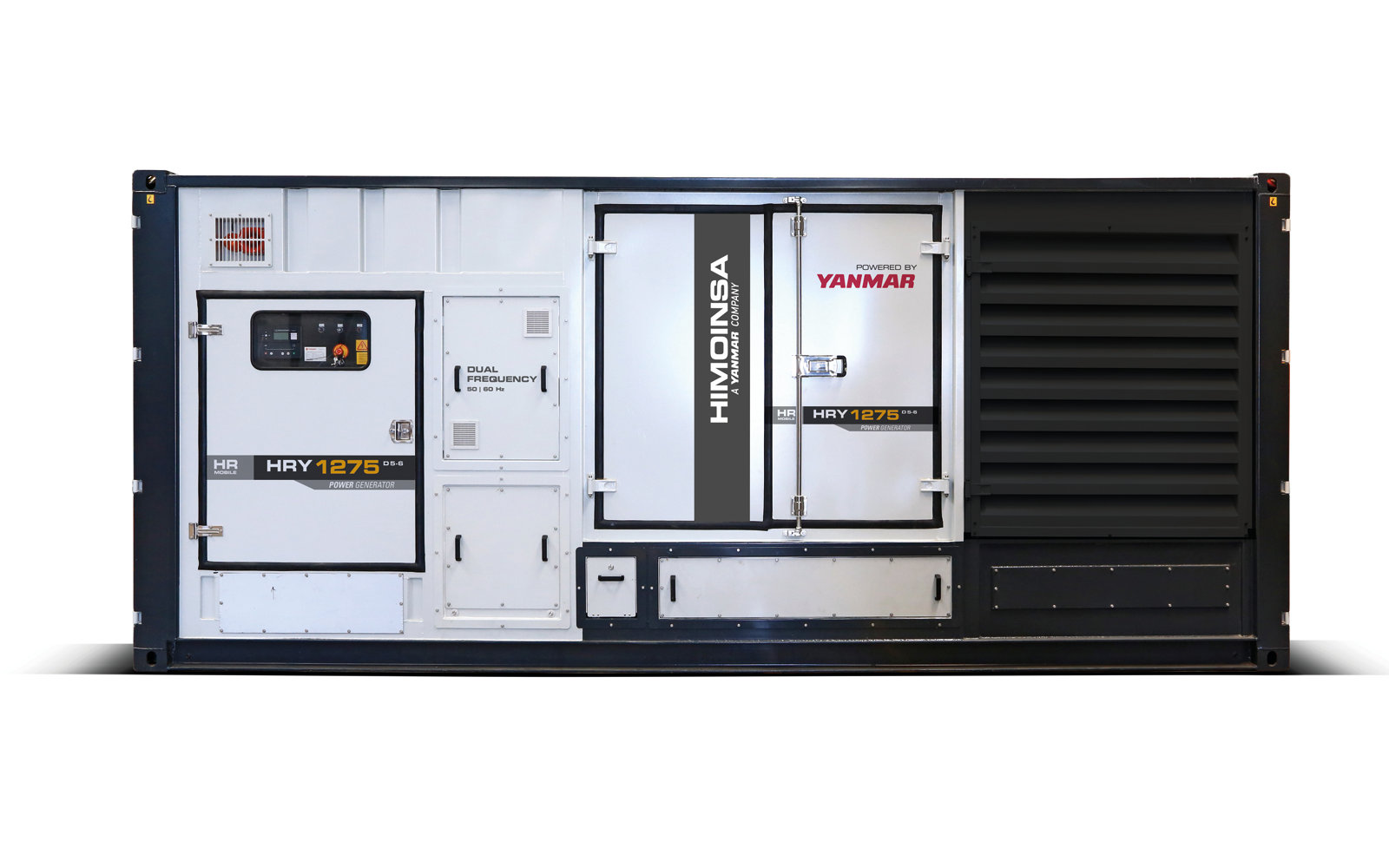

HRYW-1275 D5/6
| PRP | ESP | COP | |
|---|---|---|---|
| POWER kVA | 1305 | 903 | |
| POWER kW | 1044 | 723 |
MotorYANMAR
AlternadorSTAMFORD
CombustibleDiésel
Frecuencia60 HZ
FasesTrifásico
Información técnica del generador
Equipamiento (MOTOR)
Potencia Nominal789kW cop ; 1127kW prp
FabricanteYANMAR
ModeloAY40L-ET
Tipo de MotorDiesel 4 tiempos
Tipo de InyecciónDirecta
Tipo aspiraciónTurboalimentado y post-enfriado
Clindros, número y disposición12-V
Diámetro x Carrera155 x 180 mm
Cilindrada total40,76 L
Sistema de refrigeraciónLiquido refrigerante
Especificaciones del aceite motorAPI CF o CH4, SAE 15W-40
Relación de compresión14,35:1
Consumo combustible 100 % PRP272,8 l/h
Consumo combustible 75 % PRP204,8 l/h
Consumo combustible 50 % PRP142,4 l/h
Consumo combustible 25 % PRP82,6 l/h
Consumo máximo de aceite a plena carga0,75
Cantidad total de líquido refrigerante359 L
Características
Especificaciones de Motor 1.800 r.p.m.
Capacidad total de aceite (incluido tubos, filtros) 190 L
Regulador Tipo Electrónico
Filtro de Aire Tipo Seco
Sensor de temperatura del aceite
Sensor de bajo nivel de refrigerante
Compensador de gases de escape
Motor diesel
4 tiempos
Refrigerado por agua
Arranque eléctrico 24V
Filtro de aire estándar
Filtro de combustible estándar
Filtro de aceite estándar
Radiador remoto
Bulbos de ATA
Bulbos de BPA
Protecciones de partes calientes
Protecciones de partes móviles
Filtro decantador (nivel no visible) (Opcional)
Equipamiento (ALTERNADOR)
AlternadorSTAMFORD
ModeloPI734B
Polos4
Tipo de conexión (estándar)Estrella
Tipo de acoplamientoS-00 21"
Grado de protección aislamientoClase H
Grado de protección (según IEC-34-5)IP23
Sistema de excitaciónAutoexcitado, sin escobillas
Regulador de tensiónA.V.R. (Electrónico)
Tipo de soporteMonopalier
Sistema de acoplamientoDisco Flexible
Tipo de recubrimientoEstándar (Impregnación en vacío)
Equipamiento (VERSIóN)
Características
VERSIÓN CONTENEDOR.
Insonorización a base de lana de roca volcanica de alta densidad
Alta resistencia mecánica
Bajo nivel de emisiones sonoras
Puerta con ventana para visualización de cuadro de control, alarmas y medidas
Puntos de izado reforzados para elevación con grúa e inferiores para transporte con palas
Silencioso residencial de acero de -35dB de atenuación, con tapa basculante en el escape
Tanque de combustible integrado en el chasis
Amortiguadores antivibratorios
Chasis Acero
Bomba manual extracción de aceite
Contrucción robusta diseñada para aplicaciones en continuo o emergencia
Herrajes en acero inoxidable
Paradas de emergencia
Fácil acceso a la conexión de potencia
Chasis reforzado para gama pesada
Fácil acceso para limpieza de chasis
Silent-Block con protección anticorrosión entre el grupo y el chasis
Fácil acceso para rellenado del radiador a través del techo
Cuadro trasero (Opcional)
Equipamiento (INSTALACIóN)
Máx. temperatura gas de escape503 ºC
Caudal de gas de escape256,8 m3/min
Máxima contrapresión aceptable6 kPa
Máximo caudal de aire necesario para la combustión6300 m3/h
Caudal de aire ventilador motor27,3 m3/s
Caudal aire ventilador alternador3,45 m3/s
Potencia de arranque8 kW
Potencia de arranque10,88 CV
Batería recomendada75 x 4 Ah
Tensión Auxiliar24 Vcc
Tipo de combustibleDiésel
Depósito combustible999 L
Características
SISTEMA ELÉCTRICO CONTENEDOR.
Cuadro eléctrico con central de control y parada de emergencia
Protección magnetotérmica
Cuadro eléctrico de potencia
Cargador de batería (incluido en grupos con cuadro de versión automática)
Alternador de carga de baterías con toma de tierra
Batería/s de arranque instaladas (incluye/n cables y soporte)
Instalación eléctrica de toma de tierra, con conexión prevista para pica de tierra (pica no suministrada)
Cuadro de conexión cableado con la protección de seguridad (protección magnetotérmica abierta y alarma)
Batería libre de mantenimiento y antiexplosión
Desconectador de batería
Resistencia de caldeo (Opcional)
SISTEMA DE ESCAPE.
CANTIDAD DE AIRE NECESARIA.
SISTEMA DE PUESTA EN MARCHA.
SISTEMA DE COMBUSTIBLE
Dimensiones y Peso
Tipo de depósitoAcero
Largo606 cm / 238.6 in
Ancho244 cm / 96.1 in
Alto259 cm / 102 in
Peso15680 kg / 34574 lbs
Capacidad del depósito999 L / 264 gal
